一、海灣GST-HX-200B/T火災聲光警報器概述

　　海灣GST-HX-200B/T火災聲光警報器用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動，啟動后警報器發出強烈的聲光警號，以達到提醒現場人員注意的目的。

二、海灣GST-HX-200B/T火災聲光警報器技術參數

三、GST-HX-200B/T火災聲光警報器接線

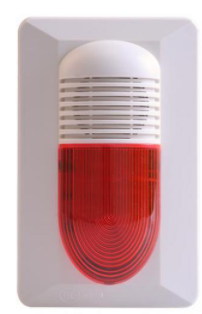

　　火災聲光警報器外形示意圖

　　火災聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚0.2m處為宜。火災聲光警報器接線端子示意圖

　　其中：

　　Z1、Z2：與火災報警控制器信號二總線連接的端子，對于GST-HX-200A型火災聲光警報器，此端子無效

　　D1、D2：與DC24V電源線連接的端子，無極性

　　S1、G：外控輸入端子

　　T、V：機關槍聲調選擇端子；

　　(此端子僅適用于GST-HX-200B型火災聲光警報器，GST-HX-200B/T火災聲光警報器沒有；

　　短接此端子，警報器啟動后發出機關槍聲調，適用于氣體噴灑指示；

　　不短接此端子，警報器啟動后發出火警聲調，適用于正常消防火災報警)

　　可以利用手動火災報警按鈕的無源常開觸點直接控制編碼型的火災聲光警報器啟動，系統接線示意圖如下

　　布線要求：信號二總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm2；S1、G、T、V采用耐火RV線，截面積≥0.5mm2。GST-HX-200B/T火災聲光警報器信號總線和電源線與警報器底殼端子連接處應做密封處理（無裸露銅線）。
