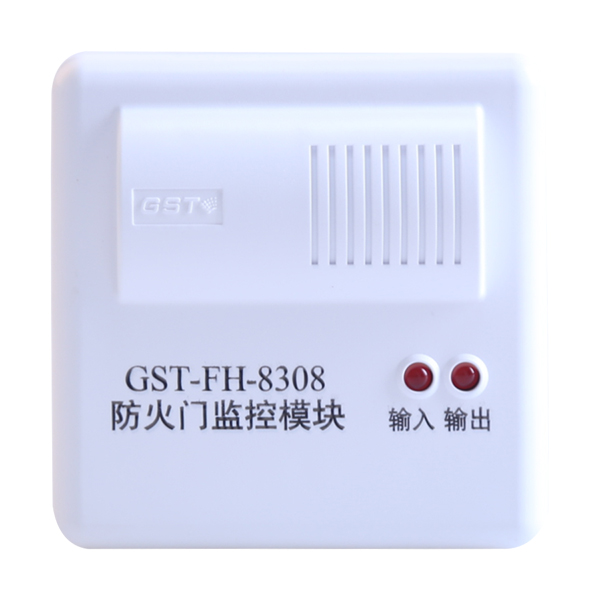

海灣GST-FH-8308防火門監控模塊

作者:海灣消防文章來源：http://www.bfs666.com/ [大中小]

一、海灣GST-FH-8308防火門監控模塊產品概述

　　海灣GST-FH-8308防火門監控模塊，連接防火門監控設備，主要用于常開防火門的監控，也可用于常閉防火門的監視以及第三方火警信號的輸入。

二、海灣GST-FH-8308防火門監控模塊產品特點

　　1、GST-FH-8308防火門監控模塊采用電子編碼器進行編碼，工程調試簡便。

　　2、GST-FH-8308輸入端與無源觸點連接，具有檢線功能，可設置為常開檢線、常閉檢線或自回答方式。

　　3、模塊輸出端可連接成常開輸出或常閉輸出，具有檢線功能。

三、GST-FH-8308防火門監控模塊主要技術指標

工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V
工作電流	總線監視電流≤1mA 總線啟動電流≤3mA 電源監視電流≤5mA 電源啟動電流≤20mA
線制	信號總線：2線，無極性，連接防火門監控器電源線：2線，無極性，連接防火門監控器或電源箱
輸出容量	無源輸出，容量為DC24V/200mA。COM端在監控模塊內部串入檢線電路，導通后有不高于2V壓降
輸出控制方式	電平、脈沖（脈沖啟動時繼電器吸合時間為3~10s）
輸出檢線	輸出線路發生短路、斷路時，監控模塊將向防火門監控器發送故障信號
輸入檢線	輸入端發生短路、斷路時，監控模塊向防火門監控器發送故障信號；輸入動作時，監控模塊向防火門監控器發送反饋信號
使用環境	溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露
外殼防護等級	IP30
外形尺寸	86mm×86mm×43mm（帶底殼）

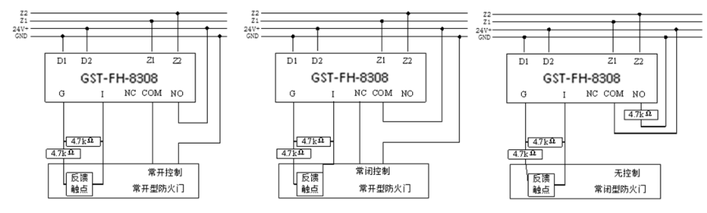

四、GST-FH-8308防火門監控模塊接線示意圖

GST-FH-8308防火門監控模塊接線示意圖

五、了解更多技術資料及產品資質證書，請點擊下面內容下載：

防火門監控系統-產品手冊

海灣防火門監控系統產品技術說明
