GST-LD-8302A雙動作切換模塊

作者:海灣消防 文章來源:http://www.bfs666.com/ [ ]

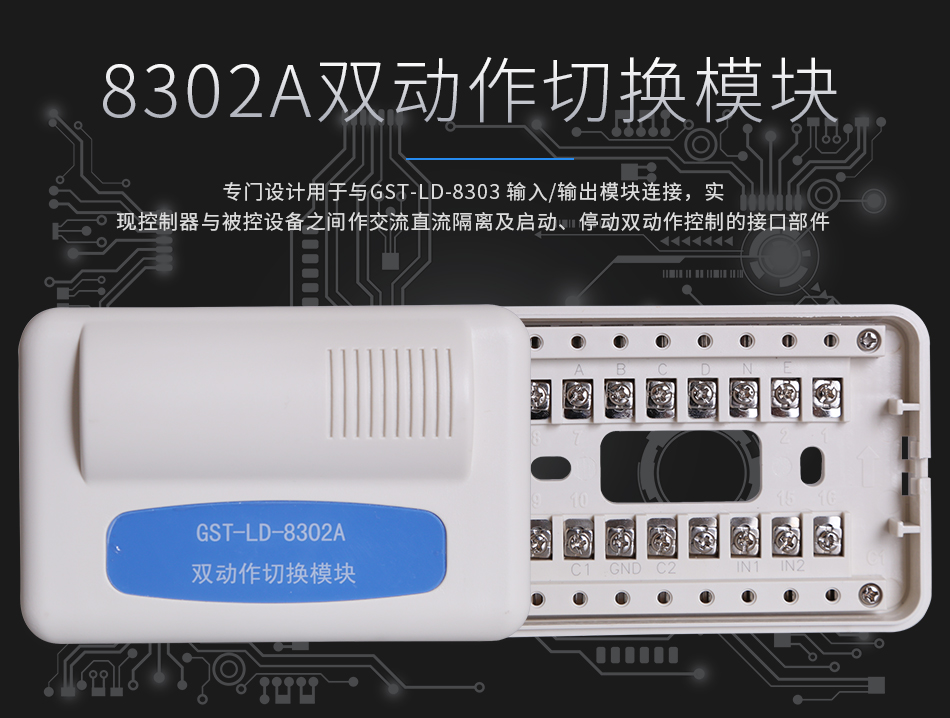

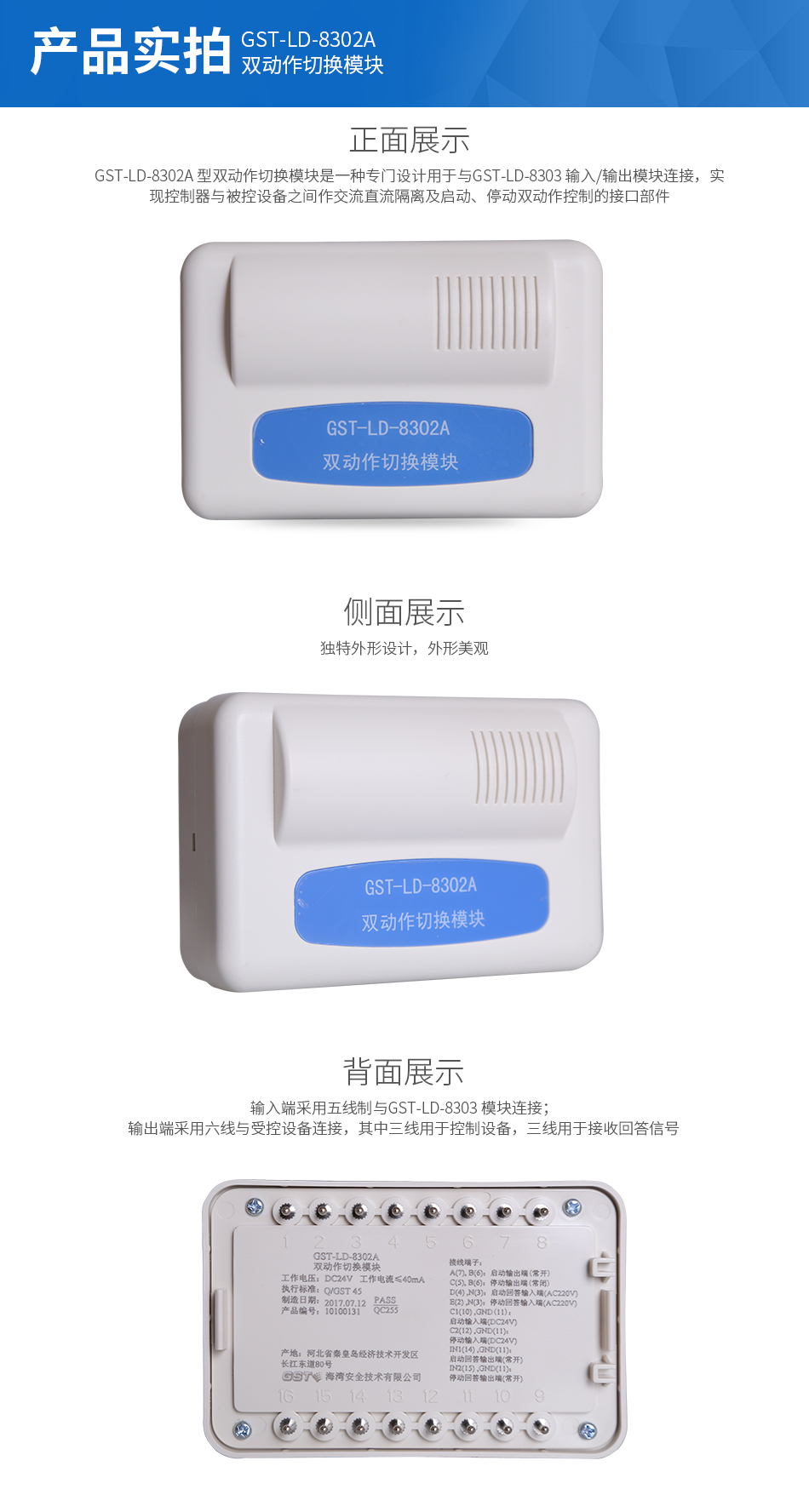

GST-LD-8302A雙動作切換模塊展示GST-LD-8302A雙動作切換模塊參數GST-LD-8302A雙動作切換模塊特點GST-LD-8302A雙動作切換模塊實拍

一、GST-LD-8302A雙動作切換模塊概述

  GST-LD-8302A雙動作切換模塊(以下簡稱模塊)是一種非編碼模塊,用于實現需直流大電流啟動的設備及交流220V啟動的設備的控制。與GST-LD-8303型雙輸入/雙輸出模塊配合使用,防止強電造成的系統總線危險。

二、GST-LD-8302A雙動作切換模塊特點

  1.提供兩組常開、常閉觸點;

  2.輸出采用高品質繼電器,確保可靠吸合;

  3.可將AC220V回答信號轉換為無源常開觸點回答信號;

  4.電路部分和接線底殼采用插接方式,接觸可靠、便于施工;

  5.輸出觸點完全開放,用戶可根據需要靈活使用。

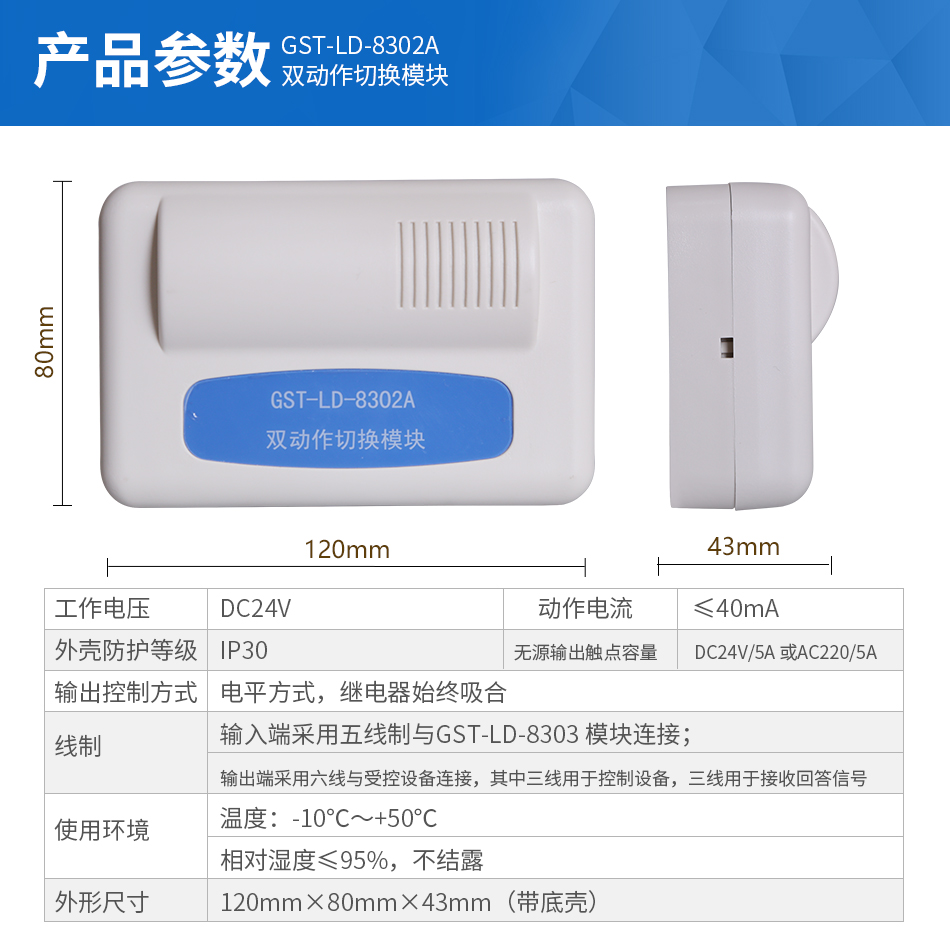

三、GST-LD-8302A雙動作切換模塊技術特性

  1.工作電壓:

  啟動電壓:DC24V

  允許范圍:DC20V~DC28V

  2.工作電流:

  監視電流:0mA

  動作電流≤40mA

  3.輸出容量:5A,AC220V或5A,DC24V;

  最大切換值:AC250V,10A(NO),6A(NC)

  4.輸出控制方式:電平方式,繼電器始終吸合

  5.線制:輸入端采用五線制與GST-LD-8303模塊連接;輸出端采用六線與受控設備連接,其中三線用于控制設備,三線用于接收回答信號

  6.使用環境:

  溫度:-10℃~+50℃

  相對濕度:≤95%,不凝露

  7.外形尺寸:120mm×80mm×43mm

  8.殼體材料和顏色:ABS,象牙白

  9.重量:約201g(帶底殼)

  10.安裝孔距:65mm

四、GST-LD-8302A雙動作切換模塊結構特征與工作原理

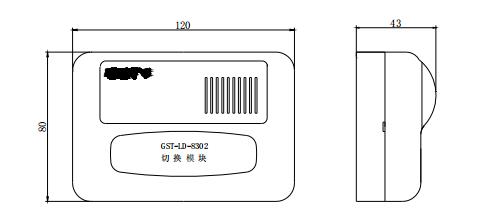

  1.模塊的外形示意圖如圖1所示。

GST-LD-8302A雙動作切換模塊

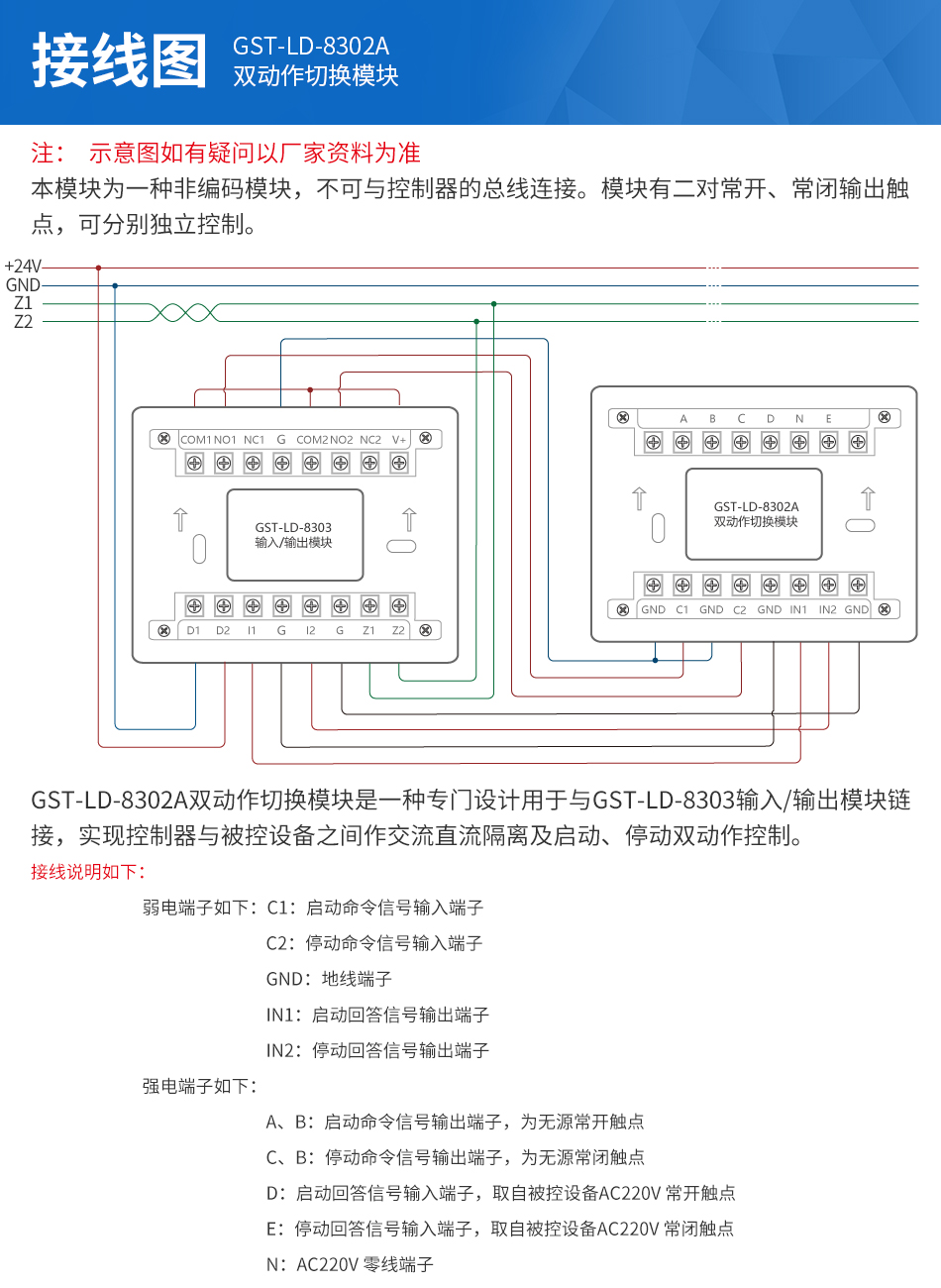

  本模塊的外形尺寸及結構與GST-LD-8302切換模塊相同,安裝方法也相同,其對外端子示意圖如下圖:

GST-LD-8302A雙動作切換模塊

  其中:

  弱電端子如下:

  C1:啟動命令信號輸入端子

  C2:停動命令信號輸入端子

  GND:地線端子

  IN1:啟動回答信號輸出端子

  IN2:停動回答信號輸出端子

  強電端子如下:

  A、B:啟動命令信號輸出端子,為無源常開觸點

  C、B:停動命令信號輸出端子,為無源常閉觸點

  D:啟動回答信號輸入端子,取自被控設備AC220V常開觸點

  E:停動回答信號輸入端子,取自被控設備AC220V常閉觸點

  N:AC220V零線端子

  2.工作原理

  采用直流繼電器進行切換,輸入為DC24V,輸出觸點可直接控制交流220V及直流大電流設備。回答信號采用AC220V輸入,經降壓后驅動繼電器工作。


詳情下載完整版GST-LD-8302A雙動作切換模塊
